នៅពេលដែលរលកប្រេកង់ផ្លាស់ទីទៅក្នុងជួរ 7-24GHz ភាពស្មុគស្មាញនៃប្រព័ន្ធលែងកើតចេញពីឧបករណ៍នីមួយៗទៀតហើយ។ផ្ទុយទៅវិញ ការរចនាអង់តែន ការវេចខ្ចប់កម្រិតខ្ពស់ និងការសហការគ្នារវាងប្រព័ន្ធឆ្លងដែនបានក្លាយជាអថេរសំខាន់ដែលកំណត់កម្រិតនៃការអនុវត្ត។

ការពិនិត្យឡើងវិញនូវរបាយការណ៍បច្ចេកទេសនៅលើក្រុមតន្រ្តី 6G FR3 ដែលជាប្រភពទឹកច្បាស់លាស់មួយបានលេចចេញមក៖ ឧស្សាហកម្មទំនាក់ទំនងកំពុងផ្លាស់ប្តូរពី ការប្រកួតប្រជែងប្រេកង់ ទៅ ការប្រកួតប្រជែងសមត្ថភាពប្រព័ន្ធ.

នៅក្នុងយុគសម័យ 5G ការជជែកវែកញែកផ្តោតលើថាតើ Sub-6GHz គ្រប់គ្រាន់ឬថាតើរលកមីលីម៉ែត្រអាចធ្វើមាត្រដ្ឋានបាន។សម្រាប់ 6G ការសន្ទនាបានផ្លាស់ប្តូរជាមូលដ្ឋាន។ក្រុមតន្រ្តី FR3 ដែលលាតសន្ធឹងពី 7-24GHz បានផ្លាស់ប្តូរទៅដំណាក់កាលកណ្តាល មិនមែនដោយសារតែវាល្អឥតខ្ចោះនោះទេ ប៉ុន្តែដោយសារតែវាជាជម្រើសប្រាកដនិយមតែមួយគត់ដែលតុល្យភាពកម្រិតបញ្ជូន ការគ្របដណ្តប់ និងការចំណាយ។ប៉ុន្តែសមតុល្យនេះប្រមូលផ្តុំស្ទើរតែគ្រប់បញ្ហាប្រឈមនៃប្រព័ន្ធទៅក្នុងស្ថាបត្យកម្មតែមួយ។

ការយល់ដឹងកាន់តែស៊ីជម្រៅកាន់តែច្បាស់៖ ការលំបាកពិតប្រាកដនៃ FR3 មិនដែលមានប្រេកង់ផ្ទាល់នោះទេ ប៉ុន្តែការស្ថាបនាឡើងវិញនូវស្ថាបត្យកម្មពេញលេញពីអង់តែនទៅ RF ផ្នែកខាងមុខរហូតដល់ការរចនាប្រព័ន្ធ។នៅពេលដែលចំនួនអង់តែនកើនឡើង បំណែកវិសាលគម និងដែនកំណត់ថាមពល និងកម្ដៅកាន់តែរឹតបន្តឹង វិធីសាស្រ្តប្រពៃណីនៃធាតុផ្សំដាច់ពីគ្នា និងការផ្គុំម៉ូឌុលកំពុងឈានដល់ចំណុចបំបែករបស់វា។

នេះមិនមែនជាបញ្ហានៃការបន្ថែម PAs បន្ថែមទៀត ឬការផ្លាស់ប្តូរតម្រងទៀតទេ។ ប្រព័ន្ធឥតខ្សែទាំងមូលត្រូវតែរៀបចំឡើងវិញតាំងពីមូលដ្ឋាន។ នោះ​ជា​សារ​ស្នូល​នៃ​របាយការណ៍។

សារស្នូល

ក្រុមតន្រ្តី 6G FR3 (7–24GHz) សម្រេចបាននូវការទំនាក់ទំនងឥតខ្សែដែលមានសមត្ថភាពខ្ពស់ និងការដាក់ឱ្យប្រើប្រាស់ឧបករណ៍អ្នកប្រើប្រាស់តាមរយៈការរួមបញ្ចូលដ៏ច្រើនសន្ធឹកសន្ធាប់ដែលលាតសន្ធឹងពីអង់តែនទៅផ្នែកខាងមុខ RF ។

FR3៖ ក្រុមតន្រ្តីមានតុល្យភាពសម្រាប់ដំណើរការ 6G និងតម្លៃ

FR3 កាន់កាប់ដីកណ្តាលរវាង Sub‑6GHz (FR1) និងមីលីម៉ែត្ររលក (FR2) ជាមួយនឹងតម្លៃយុទ្ធសាស្ត្រតែមួយគត់៖

• កម្រិតបញ្ជូនធំជាង FR1 ដែលគាំទ្រអត្រាទិន្នន័យខ្ពស់ជាង
• ការផ្សព្វផ្សាយប្រសើរជាង FR2 កាត់បន្ថយថ្លៃដើមដាក់ពង្រាយ
• បើកដំណើរការ MIMO ដ៏ធំសម្រាប់សមត្ថភាពដែលអាចធ្វើមាត្រដ្ឋានបាន។

FR3 គឺចាំបាច់សម្រាប់ 6G ដើម្បីផ្តល់ទាំងសមត្ថភាពខ្ពស់ និងលទ្ធភាពប្រើប្រាស់ជាក់ស្តែង។

ជម្លោះស្នូល៖ វិសាលគមបែកខ្ញែក និងភាពស្មុគស្មាញនៃប្រព័ន្ធផ្ទុះ

FR3 នាំមកនូវបញ្ហាប្រឈមកម្រិតប្រព័ន្ធធ្ងន់ធ្ងរ៖

• ក្រុមតន្រ្តីមិនបន្ត និងការបំបែកវិសាលគមសកល
• ការរួមរស់នៃប្រព័ន្ធកោសិកា វ៉ាយហ្វាយ និងផ្កាយរណប
• ម៉ូឌុលលំដាប់ខ្ពស់ និង MIMO ដ៏ធំទាមទារភាពជាលីនេអ៊ែរ និងថាមពលខ្លាំង
• ដែនកំណត់ទំហំអង់តែនខ្លាំងនៅក្នុងឧបករណ៍ចល័ត

វិសាលគមសម្បូរបែបមានន័យថាភាពស្មុគស្មាញកាន់តែខ្ពស់ដែលបង្ខំឱ្យមានស្ថាបត្យកម្ម RF ពេញលេញឡើងវិញ។

ផ្លូវគន្លឹះ៖ ការវិវត្តន៍របស់ FEM ពីភាពមិនច្បាស់លាស់ទៅការរួមបញ្ចូលកម្រិតប្រព័ន្ធ

របាយការណ៍កំណត់រចនាសម្ព័ន្ធ FEM (ផ្នែកខាងមុខ-ចុងម៉ូឌុល) ជាដំណោះស្រាយស្នូលសម្រាប់ FR3 ដោយមានទិសដៅស្ថាបត្យកម្មពីរ៖

1. ស្ថាបត្យកម្មដូច FR1 (ដោយគ្មានទម្រង់ធ្នឹម)
- រចនាសម្ព័ន្ធសាមញ្ញ ការរួមបញ្ចូលងាយស្រួល
- ចំណេញទាប ការបាត់បង់ការបញ្ចូលខ្ពស់។

2. ស្ថាបត្យកម្មដូច FR2 (ជាមួយ beamforming)
- ការកើនឡើងប្រព័ន្ធខ្ពស់ (≈ + 3dB)
- ប្រសិទ្ធភាពខ្ពស់ និងការប្រើប្រាស់ថាមពលទាប
- តំបន់ធំជាង និងភាពស្មុគស្មាញនៃការរចនាខ្ពស់ជាង

FR3 កំពុងវិវឌ្ឍពីការគិតក្នុងប្រេកង់ទាបឆ្ពោះទៅរកការរចនាប្រព័ន្ធរលកមីលីម៉ែត្រ។

The Real Bottleneck: អង់តែន ការវេចខ្ចប់ និងការបង្កើនប្រសិទ្ធភាពប្រព័ន្ធ

របាយ​ការណ៍​នេះ​សង្កត់​ធ្ងន់​លើ​ការ​វិនិច្ឆ័យ​ដ៏​សំខាន់​មួយ៖ ជោគជ័យ FR3 អាស្រ័យលើ អង់តែន និងការរួមបញ្ចូលប្រព័ន្ធមិនមែនដំណើរការឧបករណ៍បុគ្គលទេ។

ការរួមបញ្ចូលអង់តែនជាចំណុចទាញកំពូល
ស៊ុមដែក គម្របខាងក្រោយ ដំណោះស្រាយក្រោមអេក្រង់
ការចែករំលែកអង់តែននៅទូទាំង FR1/FR2/FR3 ក្លាយជារឿងចាំបាច់
បច្ចេកវិទ្យា Emerging AiD (Antenna-in-Display)

ការបាត់បង់ការភ្ជាប់និងការបញ្ចូល
ការបាត់បង់ផ្លូវពីអង់តែនទៅ FEM: 0.5-3 dB
ប៉ះពាល់ដោយផ្ទាល់ទៅលើការរចនា PA និងថវិកាប្រព័ន្ធ

សម្ពាធគ្រប់គ្រងកំដៅ
សីតុណ្ហភាពប្រសព្វ PA ខិតជិត 100 ° C
ការសាយភាយកំដៅក្លាយជាឧបសគ្គកម្រិតប្រព័ន្ធ

ប្រព័ន្ធ RF បានវិវត្តន៍ពីការរចនាសៀគ្វីសុទ្ធ ទៅជាវិស្វកម្មពហុវិន័យ ដែលពាក់ព័ន្ធនឹងរចនាសម្ព័ន្ធ សម្ភារៈ និងឌីណាមិកកម្ដៅ។

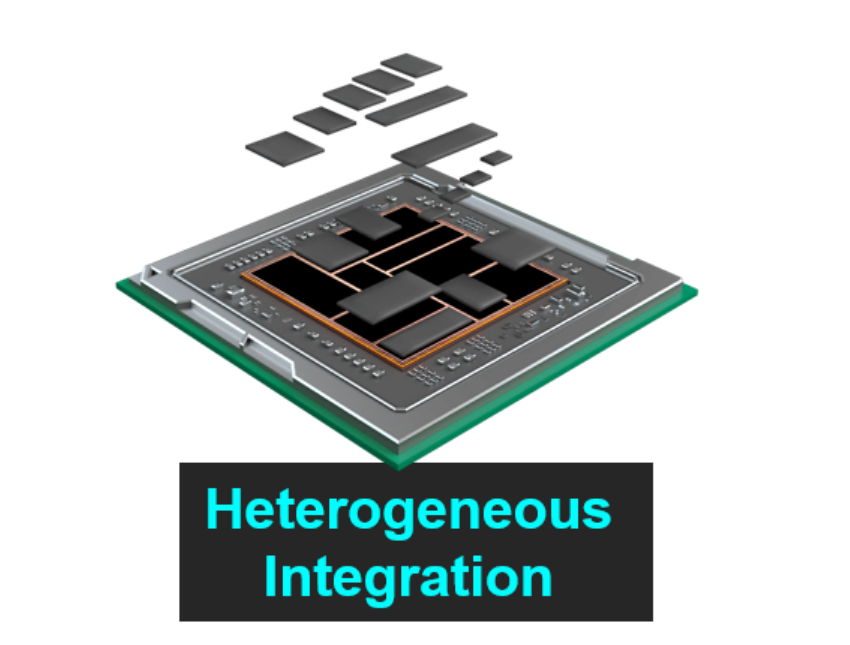

ដំណោះ​ស្រាយ​ចុង​ក្រោយ​: ការ​រួម​បញ្ចូល​គ្នា​ខុស​គ្នា​

ដើម្បីដោះស្រាយបញ្ហាប្រឈមទាំងនេះ របាយការណ៍បានចង្អុលទៅសមាហរណកម្មចម្រុះដែលជាផ្លូវដែលអាចសម្រេចបានតែមួយគត់។

វាគ្របដណ្តប់ប្រព័ន្ធទាំងមូល៖

• ឧបករណ៍សកម្ម៖ PA, LNA, beamformer
• ឧបករណ៍អកម្ម៖ តម្រងសូរស័ព្ទ អាយភីឌី
• វេទិកាសម្ភារៈ៖ GaAs, GaN, CMOS, SiGe

និន្នាការឧស្សាហកម្មសំខាន់ៗ៖

• GaN-on-Si៖ តុល្យភាពថាមពល និងការចំណាយ
• FEM បន្ទះឈីបតែមួយ៖ ការរួមបញ្ចូលកាន់តែខ្ពស់។
• IPD: សមាហរណកម្មអកម្ម Q ខ្ពស់

FR3 មិនមែនគ្រាន់តែជាបញ្ហាប្រេកង់ទេ។ វាតំណាងឱ្យបដិវត្តន៍ពេញលេញក្នុងការរួមបញ្ចូលកម្រិតប្រព័ន្ធ។
